Computos Metricos Vivienda Unifamiliar




Profesora:
Rosales Adolia

Autores:
Bendezu Irali
Leon Marlon
Rivas Dalmiro
Rivero Jesmar
Rojas Letnys

Ciudad Guayana Julio de 2010.

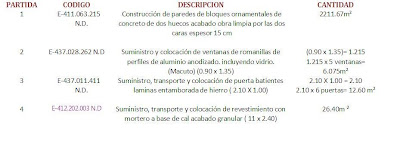

COMPUTOS METRICOS
Fachada Principal
Area 1= b x h
Area 1= 26.1 m² de pared
Area 1= 26.1 m² ( pared)
Area 1= 7.50 m x 3.48 m= 26.1

Area 2= b x h
Area 2= 1.215 m² x 2 = 2.43 m² ( ventana)
Area 2= 1.35m x 0.90m= 2.43

Area 3 = b x h
Area 3= 2.10m² ( puerta)
Area 3= 1.00m x 2.10m= 2.10

Area Total= area 1 – area 2 – area 3
Area Total= 25.77 m²
Area Total= 26.1 m² - 2.43 m² - 2.10 m²= 25.77

Friso Fachada Principal
A Friso = Área Total x espesor del friso
A Friso= 38.655 m² x 2 = 77.31 m²
A Friso= 25.75 m² x 1.5= 38.655 x 2= 77.31

Fachada Posterior
Area 1 = b x h
Area 1= 25.05 m² ( pared)
Area 1= 7.50m x 3.34m= 25.05


Area 2 = b x h
Area 2 = 1.215m² x 2= 2.43 m² ( ventana)
Area 2= 1.35m x 0.90m= 1.215 x 2= 2.43


Area Total= Area 1 - Area 2
Area Total = 25.05 m² - 2.43 m = 22.62
Area Total= 22.62 m²
Friso de Fachada Posterior

A Friso= Área Total x Espesor de friso
A Friso= 33.93 m² x 2 = 67.86 m²
A Friso = 22.62 m² x 1.5= 33.93 x 2= 67.86


Fachada Lateral
Area 1= b x h / 2
Area 1 = 2.5 m²
Area 1= 5m x 2m / 2= 2.5


Area 2= b x h / 2
Area 2 = 3 m²
Area 2= 6m x 1m / 2= 3


Area 3= b x h
Area 3 = 0.90 m²
Area 3= 1.00m x 0.90m= 0.90


Area 4= b x h
Area 4 = 26.4 m²
Area 4= 11 m x 2.40m= 26.4


Area Total= Area 4 - Area 3
Area Total= 26.4m ² - 0.90 m ²= 25.5
Area Total= 25.5 m²


Friso Fachada Lateral
A Friso= A rea Total x espesor a frisar
A Friso= 38.5 m² x 2 = 76.5 m²
A Friso = 25.5m² x 1.5= 38.5 x 2= 76.5


Porche

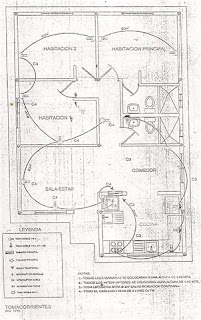

Iluminación : 1 Aplique de pared, cajetín 4” x 2”, h = 2.00 m

Sala de Estar
Iluminación : 2 Aplique de pared, cajetín 4” x 2”, h = 2.00 m
2 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 0.40 m.
1 Interruptor doble de pared, cajetín 4” x 2”, h = 1.10 m
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m


Comedor
Iluminación: 1 Aplique de pared, cajetín 4” x 2”, h = 2.00 m.
1 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 0.40 m.
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m

Cocina
Iluminación: 2 Aplique de pared, cajetín 4” x 2”, h = 2.00 m.
5 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 1.50m.
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m
Tomacorrientes doble, 220 v, cajetín 4” x 2”, h = 0.60 m.

Pasillo Interno
Iluminación: 1 Aplique de pared, cajetín 4” x 2”, h = 2.00 m.
1 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 0.40 m.
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m

Baño general
Iluminación: 1 Aplique de pared, cajetín 4” x 2”, h = 2.00 m.
1 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 1.50 m.
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m

Habitación 1
Iluminación: 1 Aplique de pared, cajetín 4” x 2”, h = 2.00 m.
2 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 0.40 m.
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m

Habitación 2
Iluminación: 1 Aplique de pared, cajetín 4” x 2”, h = 2.00 m
2 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 0.40 m.
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m

Habitación Principal
Iluminación: 2 Aplique de pared, cajetín 4” x 2”, h = 2.00 m
3 Tomacorrientes doble, 110 v, cajetín 4” x 2”, h = 0.40 m.
1 interruptor sencillo de pared, cajetín 4” x 2”, h = 1.10 m

Fachada Principal
Iluminación: 1 Aplique de pared, cajetín 4” x 2”, h = 2.00 m.

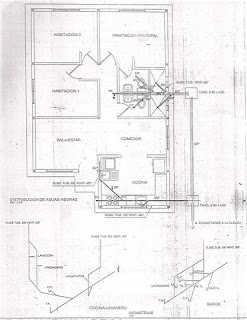

PUNTOS DE INSTALACIONES SANITARIAS AGUAS NEGRAS
Baño General
1 Lavamanos, h = 60cm.
1 WC, h= 30 cm.
2 Drenaje

Baño Íntimo
1 Lavamanos, h = 60cm.
1 WC, h= 30 cm.
2 Drenajes

Cocina
1 fregadero, h = 60 cm
1 Batea, h= 60 cm
1 Drenaje
≈ 2 Tanquillas Exterior de Concreto 0.60 x 0.60 x 0.40


PUNTOS DE INSTALACIONES SANITARIAS AGUAS BLANCAS
Fachada Principal / Jardín
Punto de manguera, h= 030 cm

Cocina
1 fregadero, h = 0.95 cm.
1 Batea, h = 0.95 cm
1 Lavadora, h= 0.95cm

Baño general
1 lavamanos, h= 0.90 cm.
1 WC, h= 0.45cm.
1 Ducha, h= 1.80m

Baño Principal
1 lavamanos, h= 0.90 cm.
1 WC, h= 0.45cm.
1 Ducha, h= 1.80m.

Fachada Lateral
1 Llave de paso h= 5 cm
